Схема индикатора электрического



Рисунок 1.6. Схема индикатора электрического поля с регулируемой чувствительностью


Индикатор (Рисунок 1.6) отличается от предыдущего регулировкой чувствительности. Такая новация объясняется тем, что начальный ток через полевой транзистор зависит от начального смещения на его затворе. Для транзисторов даже одной партии изготовления, а, тем более, для транзисторов разных типов, величина начального смещения для обеспечения равного тока через нагрузку заметно отличается. Следовательно, регулируя начальное смещение на затворе транзистора, можно задавать как начальный ток через сопротивление нагрузки (светодиод), так и управлять чувствительностью устройства. Начальный ток через светодиод для схем, приведенных на Рисунок 1.5 и 1.6 — около 2...ЗмА.

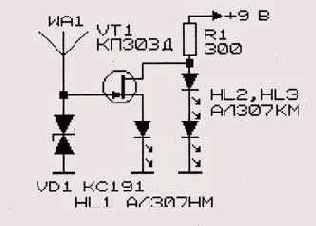

В индикаторе (Рисунок 1.7) использованы два разноцветных светодиода (метод цветодинамической индикации). В исходном состоянии при отсутствии электрического поля сопротивление канала исток — сток полевого транзистора невелико. Ток преимущественно протекает через индикатор включенного состояния устройства — светодиод HL1 зеленого цвета. Этот светодиод шунтирует цепочку последовательно соединенных светодиодов HL2 и HL3. При росте напряженности электрического поля сопротивление канала исток — сток полевого транзистора возрастает. Происходит плавное или мгновенное отключение светодиода HL1. Ток от источника питания начинает протекать через последовательно включенные светодиоды HL2 и HL3 красного свечения и ограничительный резистор R1. Эти светодиоды могут быть установлены слева и справа относительно индикатора включения — светодиода зеленого свечения HL1.
