Схема двенадцатиуровневого индикатора

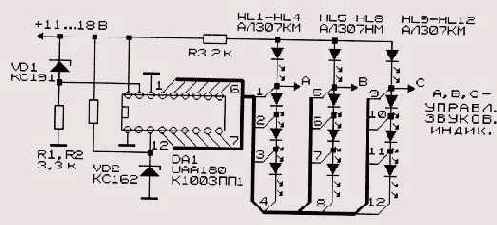

Рисунок 2.10. Схема двенадцатиуровневого индикатора напряжения
аккумуляторной батареи


Включение микросхемы — почти типовое. Поскольку для последовательного переключения всей индицирующей линейки светодиодов от HL1 до HL12 необходимо изменение входного управляющего напряжение от 0 до 6 В, то для контроля изменения напряжения питания в пределах от 9 до 15 В достаточно вычесть из контролируемого напряжения избыток в 9 6, что и сделано в схеме за счет применения стабилитрона VD1 (КС191), «вычитающего» напряжение.
Весь диапазон индицируемых напряжений разделен на 12 частей, уровень первой трети которых индицирует группа из 4 светодиодов красного цвета; второй трети — зеленого цвета «Норма». Завершают цепочку 4 светодиода красного цвета.
Микросхема индикатора допускает питание от источника напряжения 9... 18 6. Стабилитрон VD2 типа КС162 предназначен для задания максимально возможного уровня контролируемого
сигнала (6 В). Для того чтобы не допустить превышения напряжения на управляющем входе микросхемы выше этого уровня, рекомендуется соединить через германиевый диод выводы 3 и 17 микросхемы, причем анод диода должен быть подключен к выводу 17.
С выходов А, В, С при желании можно снимать сигнал для управления, например,звуковой индикацией.
В качестве многодиапазонного измерительного прибора может быть использовано устройство с оптической индикацией (Рисунок 2.11) на микросхеме типа UAA180 и/или политональной звуковой индикацией (Рисунок 2.11, 2.12) уровня контролируемого сигнала на микросхеме типа К561ЛЕ5 [2.13]. Такой прибор может быть полезен для качественного контроля измеряемого параметра. Он также позволяет оценить его и по величине — визуально по шкале светодиодов и/или по высоте генерируемого звукового тона. Это свойство позволяет пользоваться прибором в условиях недостаточной освещенности; при удалении от измерительного прибора и невозможности визуального считывания информации.
Устройство состоит из анализатора уровня входного сигнала — коммутатора каналов со светодиодной индикацией задействованного канала и управляемого генератора прямоугольных импульсов, частота генерации которого определяется номером задействованного канала индикации. Выходной сигнал генератора через усилительный каскад на транзисторе VT1 подается на капсюль BF1 и/или на внешний усилитель низкой частоты. Число индицируемых уровней напряжения и соответствующих им звуковых тонов равно 12, что соответствует количеству тонов и полутонов полной октавы.
Диапазоны контролируемых напряжений прибора следующие: 0...10 (12) Б; 0...20 (24) В; 0...30 (36) В; 0...40 (48) В; 0...50 (60) В, что может быть пригодно для контроля /ШО/7-уровней, напряжения на 12-и и 24-вольтных аккумуляторах и т.д. Диапазоны могут быть откорректированы заменой делителей R1 -- R5. Достоинством прибора по сравнению со стрелочными индикаторами или цифровыми измерительными приборами является его малая инерционность, что приближает устройство по быстродействию к осциллографическим пробникам.
