Схема устройства для автоматического отключения аппаратуры

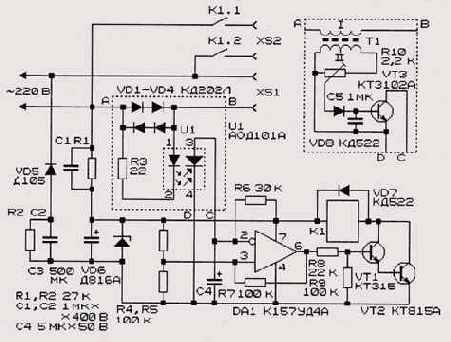

Рисунок 3.7. Схема устройства для автоматического отключения аппаратуры


ПЭВ-2 0,17 мм. Реле К1 типа РЭН-29, РЭС-22, РЭС-32 или МКУ-48 с рабочим напряжением 24 В. Микросхему DA1 К157УД4А можно заменить на К140УД6, К140УД7, К544УД1А.
Новые разновидности микросхем фирмы MAXIM — MAX5900/ МАХ5901 — предназначены для «горячего» (Hot-Swap) включения/отключения нагрузки [3.4]. Обычно подобные схемные решения используют в современных компьютерах для подключения-отключения винчестера или иных устройств без отключения питания компьютера.
Микросхемы способны работать при выходном напряжении до 100... 120 В, причем применявшееся ранее сопротивление R1 (которое включалось последовательно с нагрузкой и служило для контроля тока) более не обязательно — его роль выполняет канал полевого транзистора — токового ключа (Рисунок 3.8). Падение напряжения на открытом ключе в этом случае минимально (доли вольта).
Для применения в устройствах защиты человека от поражения электрическим током (а это возможно при нарушениях изоляции в электрических установках, приборах и питающих проводниках, расположенных после устройства защиты и находящихся под напряжением сети переменного тока до 230 В) предназначена микросхема К1182СА1 [3.5]. Данная микросхема диагностирует состояние сети с помощью датчика, усиливает сигнал и передает его на исполнительное устройство, отключающее нагрузку от сети.
