Схема устройства защиты от поражения

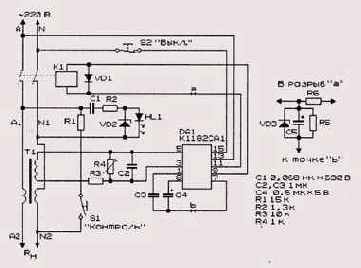

Рисунок 3.9. Схема устройства защиты от поражения электрическим током на микросхеме К1182СА1


Токочувствительный датчик Т1 имеет кольцевой сердечник из электротехнической стали или феррита. Сигнал датчика при заданной утечке должен быть в пределах 50...200 мВ. Настройку всей схемы выполняют регулировочным резистором R4. Включенное состояние устройства индицируется светодиодом HL1. Для контроля работоспособности используется кнопка S1, нажатием на которую имитируется утечка по одному из проводников. При этом должно сработать исполнительное устройство.
В схеме (Рисунок 3.9) применено высоковольтное реле постоянного тока. Если необходимо использовать более низковольтное реле, то можно применить схему, показанную в правой части этого же рисунка, в которой конденсатор С5 является накопительным и сглаживающим. С помощью стабилитрона VD3 формируется напряжение, необходимое для питания обмотки реле.

Основные параметры микросхемы:

Минимальное напряжение сети — 80 Б Максимальное напряжение сети —276 В Выпрямленное напряжение (на выводе +V) — 390 В Выпрямленный ток (на выводе +V) — 300 /и/А Выходной ток — 300 мА Рассеиваемая мощность при +70°С — 1 Вт
Температура окружающей среды-----40...+70°С
Допустимое значение статического потенциала — 500 В
