Схема электронного предохранителя переменного тока

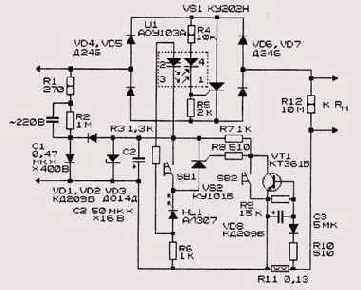

Рисунок 6.3. Схема электронного предохранителя переменного тока


Питание устройство контроля тока получает от простейшего выпрямителя с использованием гасящего конденсатора и параметрического стабилизатора на стабилитроне VD3.
Для принудительного отключения нагрузки и проверки работы устройства, а также для повторного запуска (включения) устройства после устранения причин перегрузки служат кнопки SB1 и SB2.
